نیروگاه سیکل ترکیبی و فیزیک 2؛ روایت کامل

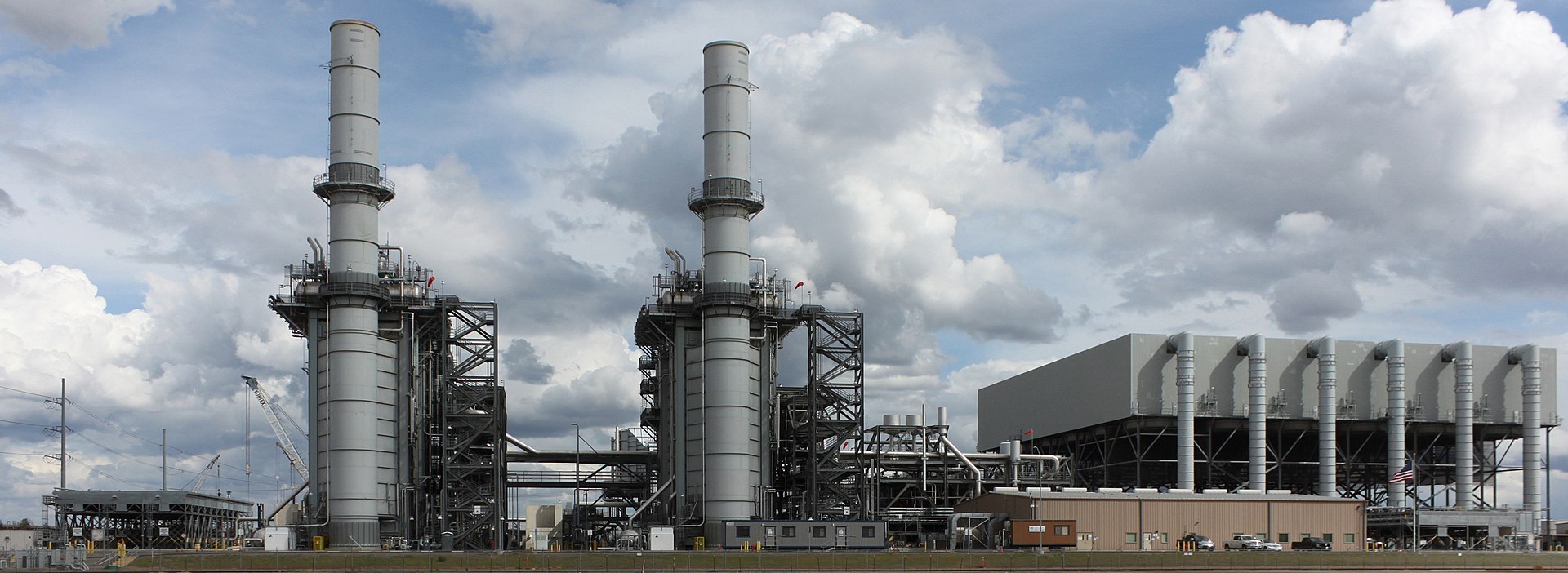

نیروگاه‌های سیکل ترکیبی (Combined cycle power plant) راه حل بسیار کارآمد، انعطاف‌پذیر، قابل اعتماد، مقرون به صرفه و سازگار با محیط زیست برای تولید برق است. نیروگاه سیکل ترکیبی در واقع ترکیبی از توربین بخار و توربین گازی می‌باشد به نحوی که ژنراتور توربین گازی برق را تولید می‌کند، در عین حال انرژی حرارتی تلف شده از توربین گاز (توسط محصولات احتراق) برای تولید بخار مورد نیاز توربین بخار مورد استفاده قرار می‌گیرد و به این طریق برق اضافی تولید می‌شود. با ترکیب کردن این دو سیکل بهره بری از نیروگاه افزایش پیدا می‌کند. بازده الکتریکی از یک چرخه ساده کارخانه نیروگاه برق بدون استفاده از اتلاف گرما به‌طور معمول راندمانی بین ۲۵ تا ۴۰ درصد دارد، در حالی که همان نیروگاه با سیکل ترکیبی راندمان الکتریکی حدود ۶۰ درصد را دارد. همان‌طور که گفته شد این نیروگاه‌ها از ترکیب توربین‌های بخار و گاز ساخته می‌شوند و بسته به نوع توربین‌ها، دیگ‌های بازیافت گرما، و دستگاه‌های بازیابی انواع متعددی دارند.

نیروگاه‌های سیکل ترکیبی از نظر نوع توربین‌ها و بازیاب‌ها و وجود مشعل به دسته‌های زیر تقسیم می‌شوند:

در نوع اول از نیروگاه‌ها یک مشعل در داخل بویلر قرار می‌دهند و بیشتر در نیروگاه‌هایی مورد استفاده قرار می‌گیرد که قرار باشد بخش بخار آن به‌طور دائم کار کند، که در این صورت نباید وابستگی به توربین گازی داشته باشد.

در نوع دوم از این نیروگاه‌ها از گازهای داغی که به عنوان محصولات احتراقی از توربین گازی خارج می‌شود مورد استفاده قرار می‌گیرد. این دود خروجی دارای حجم بالا و دمایی حدود ۵۰۰ درجه است و به داخل بویلر برای تبدیل آب به بخار ارسال می‌شود تا از انرژی بخار برای به حرکت درآوردن ژنراتور مورد استفاده قرار بگیرد. کاربرد گونه‌های مختلف سیکل‌های ترکیبی متفاوت است. از نیروگاه سیکل ترکیبی بدون مشعل بیشتر برای تأمین بار پایه و میانی مورد استفاده قرار می‌گیرد.

در نوع سوم از این نیروگاه‌ها در چرخه ترکیبی، گازهای خروجی یک چرخه ساده توربین گازی که شامل کمپرسور هوا (َAC)، اتاق احتراق(CC) و توربین گازی (GT) است، وارد دیگ بازیافت گرما (HRB) می‌شود و در آنجا برای تولید بخار فوق گرم مورد استفاده قرار می‌گیرد. در چرخه‌های ترکیبی که قدرت پایینی دارند توان توربین بخار در حدود ۵۰ درصد کمتر از توربین گازی است.

در نوع چهارم این نیروگاه‌ها که بخار با فشار چندگانه تولید می‌شود، دمای گازهای خروجی دیگ بازیافت گرما کاهش می‌یابد و به این ترتیب بازده نیروگاه به‌طور کلی افزایش پیدا می‌کند. ساده‌ترین نوع این چرخه، چرخه با فشار دوگانه است، هرچند که چرخه با فشار سه‌گانه نیز مورد استفاده قرار گرفته‌است. به عنوان مثال در یک سیکل با فشار دوگانه، دیگ بازیافت گرما دارای دو مدار برای تولید بخار است. مدار اول مدار فشار بالاست که بخار تولید شده در آن از مجرای ورودی توربین وارد آن می‌شود، و مدار دوم مدار فشار پایین است که بخار تولید شده در آن از طبقات با فشار پایین‌تر وارد توربین می‌شود. در یک چرخه ترکیبی پیشنهادی با فشار سه‌گانه، بخار دیگری با فشاری بین فشارهای ورودی به دو توربین بخار تولید می‌شود. این بخار به اتاق احتراق توربین گازی تزریق می‌شود تا میزان گسیل اکسیدهای نیتروژن تا حد استاندارد تعیین شده، کاهش بیابد. در صورتی که از این روش استفاده شود، مقداری آب تلف خواهد شد که به‌طور پیوسته باید آن را جبران کرد.
